監所及彈藥庫高壓電網簡介(入圍推薦產品)
一、系統簡介
WM-Q型監所及彈藥庫高壓電網系統是我公司根據監獄看守所及部隊周界圍墻安全防范的特殊需求，根據國家標準GB25287-2010《周界防范高壓電網裝置》的技術指標規范，潛心設計研發生產的新一代監所及部隊專用型高壓電網系統。

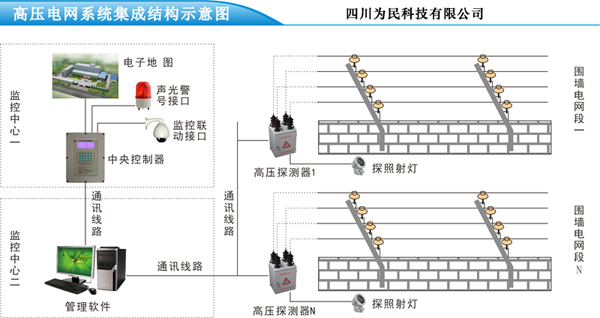

該系統主要由：高壓控制箱、中央控制系統、電網圍欄、報警及聯動輔助設備等組成。其中，高壓控制箱是產生高壓、輸出報警信號的防區核心設備；中央控制系統分為控制設備和控制軟件，是遠程集中控制管理高壓控制箱的人機接口。系統結構示意圖如下：
二、系統功能特點
? ◆創造高壓箱采用兩極獨立升壓控制技術，高壓控制箱有正、負兩組高壓輸出，確保任意一根電網線與地之間有電壓差，相鄰電網線形成雙倍電壓差（犯人即使在懸空狀態觸摸到兩根電網線時也會受到雙倍電擊），當某一組輸出損壞或因短路失去高壓時，另一組自動切換補償該組輸出，最大限度減少因故障、不同侵犯方式可能形成的安全防范漏洞。★★★★★
? ◆創造打擊能量在標準范圍內連續可調功能，以滿足不同防范等級的要求。★★★
◆創造雙防區高壓箱集成功能，一個高壓箱可以控制2個電網段。★★★
? ◆高壓控制箱內集成射燈接口、聲光報警接口、聯動報警開關量接口。
? ◆可集成RS485、CAN、以太網（TCP/IP）通訊接口，可根據項目情況靈活選擇通訊線路的布署方案。RS485總線支持1200米信號傳輸，CAN總線支持5000米遠距離信號傳輸，采用光纜通訊時，可選用以太網通訊，速度更快。★★★
? ◆高壓控制箱既可獨立工作，也可以與中央控制系統集成使用。
? ◆高壓箱內有液晶顯示，實時顯示電壓、電量、布撤防狀態及報警類型等參數，方便監測和維護。
? ◆可實時顯示各個高壓箱的電壓、能量、布撤防狀態等參數
? ◆可區分報警類型，如：正常、觸網、斷線、短網、故障等。
三、主要技術指標
? ◆輸出高壓：3kV～5kV
? ◆輸入電壓：AC220±10%
? ◆打擊電量：30～60mc
? ◆高壓箱最大功率: 2kW
? ◆高壓箱警戒狀態功率:≤100W
? ◆觸網報警門限電流:25mA
? ◆短網電流:50mA±5%
? ◆電網最大輸出電流:500mA
? ◆每次打擊時間間隔: 1S（可調）
? ◆報警方式：現場聲光報警、后臺中央系統報警
? ◆報警解除方式：人工解除
? ◆最大打擊電流：＜500mA
? ◆最小探測電流：≥40mA
? ◆環境溫度：-25～65℃
? ◆環境濕度：＜95%
四、系統集成功能
? ◆中央控制系統支持密碼權限控制，防止非法操作。
? ◆中央控制器可管理32個高壓箱，控制管理軟件可管理128個高壓箱及5個中央控制器。
? ◆中央控制器可與視頻監控系統集成聯動，可直接驅動模擬電子地圖顯示屏。
? ◆可查詢、打印報警記錄，控制管理軟件還可記錄、查詢和打印操作日志。
? ◆支持二級化中央控制管理，如：監所監控中心和武警值班室可分別對各個高壓控制箱進行控制和管理。★★★
